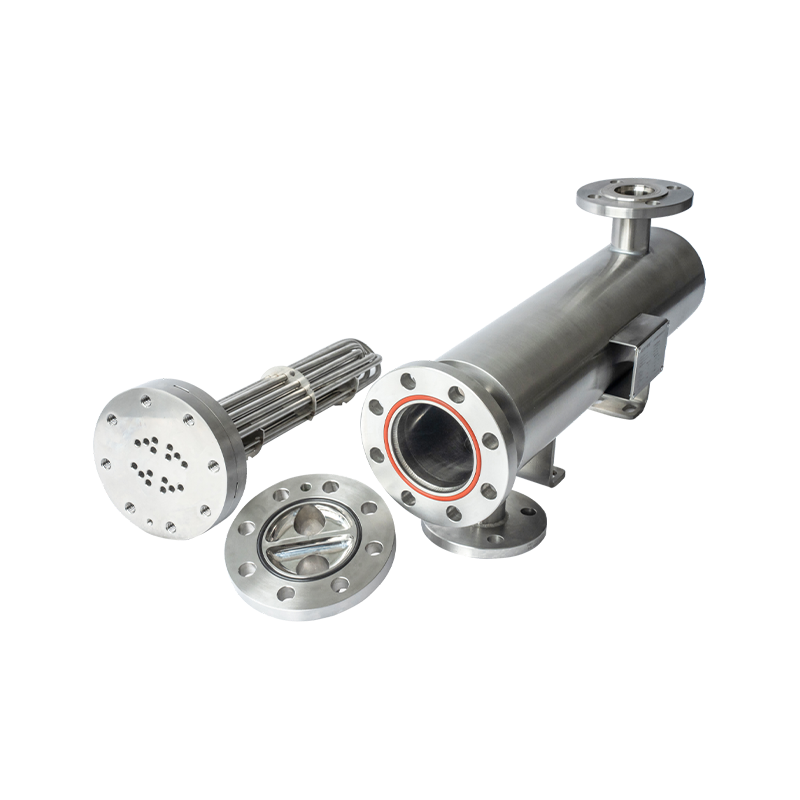

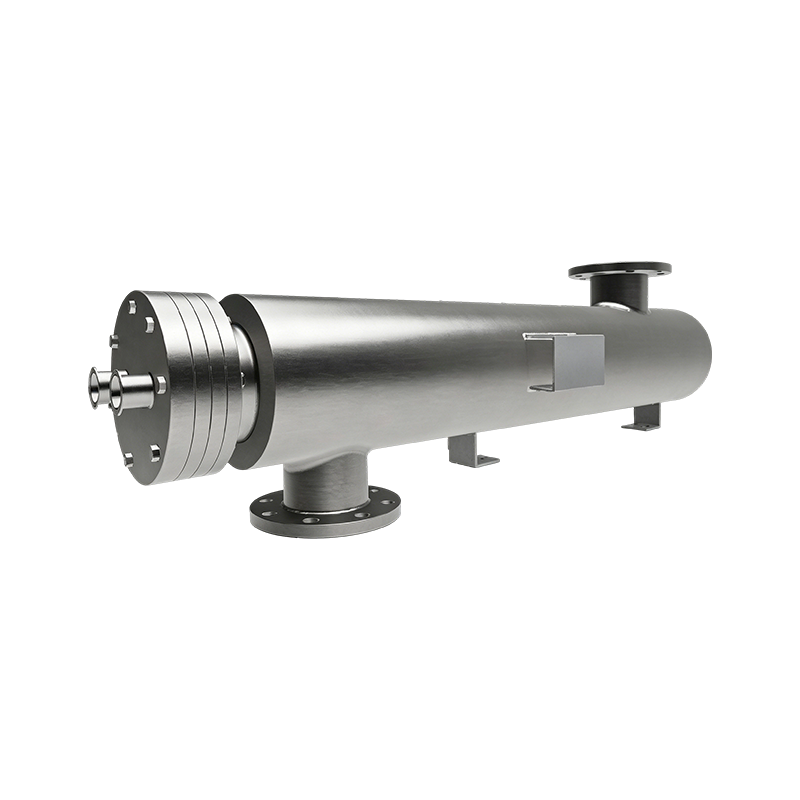

Санитарный теплообменник с двойной трубной решеткой (DTS)

Ⅰ. Преимущества дизайна
· Конструкция с U-образной трубкой: имеет конструкцию с U-образной трубкой, специально рекомендованную ASME, с уникальной структурой, обеспечивающей надежную работу.
· Профессиональная поддержка проектирования: использование многолетнего опыта производства теплообменников, а также специализированного программного обеспечения и баз данных для выбора, чтобы обеспечить точный выбор продукции.
· Конструкция без компенсаторов: инновационная конструкция без компенсаторов снижает риск возникновения неисправностей и снижает затраты на техническое обслуживание.
II. Гарантии производительности
·Высокая эффективность и экономия энергии: оптимальная конструкция внутренней скорости потока строго контролирует падение давления в пределах, указанных заказчиком, максимизируя эффективность теплопередачи. Кроме того, предусмотрены разумные проектные запасы для определенного увеличения производительности обработки, отвечающие потребностям роста бизнеса.
· Долговечность и безопасность: использование кованой, утолщенной, асептической конструкции двухпластинчатой трубы значительно повышает показатели безопасности и усталостную прочность, обеспечивая длительную стабильную работу.
III. Научный анализ
・Соответствие отраслевым стандартам: в соответствии с рекомендациями TEMA к каждой конструкции применяются коэффициенты загрязнения, чтобы обеспечить долгосрочную стабильную работу оборудования.
·Комплексный и точный анализ: каждый отчет о проектировании включает точные точки давления как для труб, так и для стенок оболочки (на основе утвержденных вами точек давления) и проходит 100% анализ вибрации и резонанса. Для всех многоходовых теплообменников (прямых труб или U-образных труб) проводятся точные анализы противотока и поперечного потока для комплексной оптимизации эффективности теплопередачи.
・Прозрачные расчеты: Площадь теплопередачи рассчитывается только для прямых участков труб; U-образные изгибы исключаются из расчетов теплопередачи. Метод расчета понятен и прозрачен, обеспечивая вам немедленное понимание.

· Конструкция с двумя трубчатыми листами предотвращает перекрестное загрязнение.
· Конструкция с боковым сливом для полного слива продукта.
· Разработано в соответствии с требованиями FDA и CGMP, предлагая гибкие варианты проектирования.
· Продукт протекает через внутренний трубный пучок со стороны продукта, в то время как охлаждающая среда протекает в противоположном направлении через внешний трубный пучок. Концы пучка теплообменных труб закреплены двойными трубными листами, которые также служат точками обнаружения утечек для предотвращения двунаправленного перекрестного загрязнения между продуктом и охлаждающей средой.
· Устройство может быть установлено вертикально или горизонтально, в первую очередь в зависимости от требований заказчика к пространству. Для облегчения монтажа подъемные и монтажные кронштейны предварительно привариваются к теплообменнику на заводе.
· Разработан как водозаборный охладитель для систем впрыска воды и чистой воды.
· Теплообменные трубки изготовлены из импортной нержавеющей стали SUS316L; наружный диаметр трубок спроектирован и изготовлен в соответствии со спецификациями пользователя.
· Пожалуйста, свяжитесь с нашей компанией для уточнения конкретных технических параметров; мы можем изготовить индивидуальные проекты в соответствии с требованиями пользователя.

Технические характеристики
Ⅰ. Особенности процесса
Для соединения труб и перегородок мы используем усовершенствованный процесс гидравлического расширения. Этот метод значительно снижает повреждение поверхности, вызванное расширением роликов, например, в процессе закалки и при истончении трубок в результате расширения. Кроме того, все наши монолитные двунаправленные тонкостенные трубы эффективно снижают напряжение на границе раздела труба-перегородка, обеспечивая согласованность,
минимизация времени технического обслуживания и продление срока службы оборудования.
II. Процесс предотгрузочной инспекции
Каждый теплообменник перед отправкой проходит строгие испытания:
· Испытания производительности: гидростатические испытания (для проверки устойчивости оборудования под давлением жидкости), испытания на проникновение топлива с рентгеновским анализом (для проверки утечек топлива и внутренних структурных проблем), а также компьютерная проверка производительности.
· Проверка поверхности: использование профилометра поверхности для обеспечения шероховатости поверхности (значения Ra) полированных и электрополированных поверхностей ниже 0,25 мкм.
· Комплексный осмотр: визуальный и эндоскопический осмотр, кодирование и проверка соответствия стандартам TEMA.
III. Стандарты соответствия
· ASME BPE-2005 (Стандарт биотехнологического оборудования Американского общества инженеров-механиков)
· ASME UM, NBR&R (соответствующие отраслевые стандарты)
· Канадская регистрация (CRN)
· CE/PED (Директива ЕС по сертификации CE и оборудованию, работающему под давлением)

Тестирование, проверка и очистка оборудования
Ⅰ. Тестовые предметы
· Испытание на сохранение давления: проверяет эффективность сохранения давления оборудования.
· Испытание на дренируемость: проверяет, может ли оборудование полностью дренировать внутреннюю среду.
· Испытание на шероховатость поверхности: измеряет шероховатость поверхности оборудования, чтобы убедиться, что значение Ra для механически и электрохимически полированных поверхностей ниже 0,25 мкм.
· Эндоскопический осмотр: проверьте внутреннее состояние оборудования с помощью эндоскопа.
· Проверка внутренней продувки перед упаковкой: перед упаковкой проведите проверку внутренней продувки, чтобы убедиться в отсутствии мусора внутри.
· Проверка функциональности компьютера: проверка соответствующих функций компьютерной системы.
II. Валидация и стандарты
· Проверка полноты подтверждающего документа: убедитесь, что вся соответствующая документация заполнена.
· Тестирование поверхности фотометром: измерение отражательной способности поверхности с помощью фотометра.
· Стандарты проверки света и эндоскопа: соответствуют стандартам TEMA.
Другие стандарты:
Включая ASME BEP 2005, ASME U, U, NBR & R; Канадская регистрация (CRN), CE/PED.

Ⅰ. Настройка и прочность
· Возможна настройка. Бесшовные соединения создаются с использованием импортного оборудования, что обеспечивает высокую прочность и длительный срок службы.
II. Точность трубы
· Радиусы изгибов соответствуют требованиям ASME, а контакт труб в пределах U-образных изгибов отличный. (ASME: Американское общество инженеров-механиков)
· Шероховатость внутренней поверхности составляет от 0,3 мкм до 0,6 мкм (для бесшовных электродных трубок); для сварных труб санитарного класса шероховатость не превышает 0,75 мкм.
III. Стандарты проектирования
· Конструкция U-образной трубки полностью соответствует стандарту ASME BPE 200S и соответствует строгим процедурам обеспечения и контроля качества.
IV. Конструкция теплопередачи
· Площадь теплопередачи рассчитывается исключительно на основе прямых участков труб; U-образные изгибы не учитываются.
Ⅴ. Структурные преимущества
・Кованая, утолщенная, асептическая двухпластинчатая конструкция обеспечивает безопасность и усталостную прочность.
・Конструкция без деформационных швов.
